Comment installer un spot encastré au plafond : guide pas à pas

Ce guide pratique détaille toutes les étapes d'installation pour poser des spots encastrés au plafond en toute sécurité : choix du matériel, raccordement électrique, perçage et mise en service. Que vous remplaciez un ancien luminaire ou créiez un nouveau circuit, chaque opération est expliquée pour intervenir correctement, dans le respect de la réglementation en vigueur.

Préparer l'installation des spots au plafond

Avant de percer le plafond ou de toucher au câble électrique, coupez l'alimentation au disjoncteur général, puis vérifiez l'absence de tension sur les fils avec un tournevis testeur ou un multimètre. Réunissez ensuite le matériel nécessaire : mètre, crayon, niveau, scie cloche, pince à dénuder, tournevis d'électricien et détecteur de matériaux.

Choisir des spots encastrables adaptés

Le modèle choisi détermine la facilité d'entretien et la qualité de la lumière. Avant d'envisager d'installer soi-même des luminaires encastrés, vérifiez sur la fiche technique le diamètre de perçage, la hauteur du luminaire et la profondeur d'encastrement disponible, généralement autour de 55 mm selon les références. Pour comparer l'installation d'un spot encastré à LED avec celle d'un modèle halogène, examinez d'abord le flux en lumens et l'angle de faisceau, plutôt que la seule puissance en watts.

• Culot GU10 : ce standard 230 V permet de remplacer simplement l'ampoule, sans modifier le câblage, si la maintenance doit rester rapide.

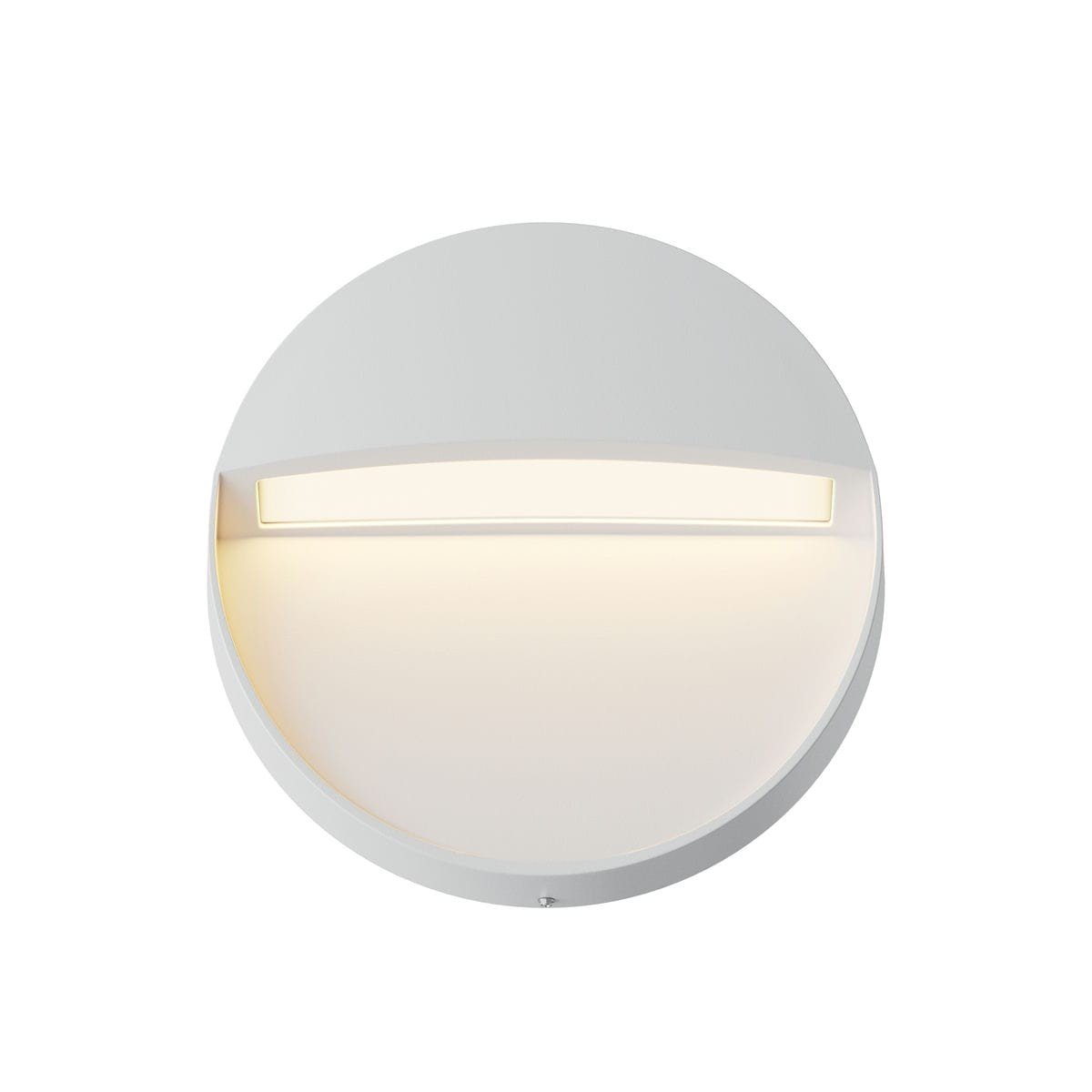

• LED intégrée : son format compact limite le dégagement de chaleur et réduit la maintenance; sa durée de vie et la cohérence du faisceau sont toutefois à comparer.
• Spot fixe ou orientable : le modèle fixe convient à l'éclairage général, tandis que l'orientable cible un tableau, un plan de travail ou un coin lecture.
• Indice IP : IP20 suffit en zone sèche; prévoyez au minimum IP44 dans une cuisine ou une salle de bain exposée aux projections d'eau.

Vérifiez également si l'ampoule est incluse, car cela varie selon les références. Les spots encastrables Ideal Lux illustrent cette diversité grâce à des indications précises sur les dimensions et les culots disponibles.

Calculer le nombre de spots LED

Avant de reporter les emplacements au plafond, définissez les zones à éclairer : circulation, table, coin lecture ou plan de travail. Un schéma d'installation de spots au plafond, dessiné à l'échelle, facilite le calcul et limite les erreurs d'espacement. Prévoyez généralement 1 à 1,5 mètre entre deux points lumineux, selon la puissance des spots et la hauteur sous plafond. Un spot intérieur courant délivre entre 350 et 700 lumens.

La formule est la suivante : surface en m² × 300 lux ÷ flux lumineux d'un spot en lumens. Pour une pièce de 25 m² équipée de spots LED de 1 000 lumens, le résultat est de 8 spots. Pour fixer un luminaire au plafond de manière harmonieuse, tenez aussi compte de la hauteur sous plafond et de l'angle de diffusion.

Tracer les emplacements avant de percer

Une fois le calcul arrêté, reportez chaque emplacement au crayon sur le plafond avec un mètre et un niveau. Dans une pièce de 3 m × 4 m, une implantation courante prévoit quatre spots à environ 80 cm des angles et un cinquième au centre.

Avant le perçage, passez le détecteur de matériaux sur chaque zone marquée. Vous éviterez ainsi de traverser un câble, un tuyau ou une fourrure métallique de la structure du faux plafond, autant d'obstacles invisibles à l'œil nu.

• Béton : prévoyez des chevilles à expansion en acier, adaptées aux charges lourdes.
• Placo ou plâtre : utilisez des fixations métalliques de type Molly pour limiter les risques d'arrachement.
• Bois : marquez l'axe au crayon, puis vissez directement avec des vis adaptées au support.
• Profondeur d'encastrement : mesurez l'espace disponible au-dessus du plafond avant de choisir le modèle définitif.

Lorsque les emplacements sont validés et les obstacles identifiés, passez à la découpe. Le diamètre de perçage indiqué sur la fiche technique peut différer du diamètre apparent de la collerette : contrôlez ce point pour chaque spot avant d'utiliser la scie cloche.

Percer et raccorder chaque spot encastré

Cette phase concentre les risques les plus courants : une découpe trop large, un conducteur mal dénudé ou un fil mal fixé dans sa borne peuvent compromettre toute l'installation.

Réaliser les découpes sans obstacle

Vérifiez l’absence de fourrure métallique à chaque emplacement marqué, puis découpez avec une scie cloche du diamètre indiqué sur la fiche technique du spot. Pour raccorder plusieurs points lumineux au même circuit, choisissez le schéma adapté : le branchement des spots en parallèle convient aux modèles 230 V avec culot GU10, tandis que le câblage en série est réservé aux systèmes qui le prescrivent explicitement. Laissez environ 15 cm de câble libre à chaque ouverture afin de réaliser les connexions sans mettre les conducteurs en tension.

• Diamètre de scie cloche : conformez-vous exactement aux données de la fiche technique, ni plus grand ni plus petit.
• Vitesse de perçage : percez lentement pour ne pas fragiliser le placo et obtenir un bord propre.
• Câblage entre spots : tirez un câble supplémentaire entre chaque point lumineux pour les relier à l’alimentation générale.
• Norme NF C 15-100 : prévoyez un circuit d’éclairage protégé par un disjoncteur 10 A, avec des conducteurs de section 1,5 mm² et 8 points lumineux maximum par circuit.

Une fois toutes les ouvertures réalisées, retirez les poussières et contrôlez l’espace disponible au-dessus de chaque trou. Cette vérification confirme que la profondeur d’encastrement est compatible avec le luminaire choisi et que chaque spot peut être encastré correctement.

Brancher les spots sur le circuit

Dénudez chaque conducteur sur exactement 5 mm avec la pince à dénuder. Vérifiez ensuite que les brins sont nets, puis introduisez fermement chaque fil dans sa borne jusqu’au déclic. Respectez le code couleur : bleu pour le neutre, marron, rouge ou noir pour la phase. Tirez légèrement sur chaque fil après connexion afin de confirmer son maintien; cette précaution est exigée par la norme à chaque point de raccordement.

Avant d’enfiler le luminaire dans l’ouverture, contrôlez le clip de fixation du spot encastrable. Un clip déformé ou mal positionné peut compromettre le maintien mécanique du spot. La classe électrique et la compatibilité avec l’installation existante méritent la même attention avant tout branchement.

• Neutre : reliez le fil bleu à la borne neutre, sans exception.
• Phase : raccordez le fil marron, rouge ou noir selon le câble en place, sans l’inverser.
• Contrôle du maintien : tirez légèrement sur chaque fil après connexion pour valider le contact électrique.

Les spots 230 V avec culot GU10 se raccordent en parallèle sur le circuit d’éclairage : chaque luminaire reçoit la pleine tension du réseau. Ce schéma facilite le dépannage, puisqu’un spot défaillant n’interrompt pas les autres. Une fois le raccordement terminé, rangez soigneusement les fils dans le volume disponible au-dessus de l’ouverture pour faciliter l’encastrement.

Gérer les transformateurs 12 V

Les spots très basse tension (TBTS) en 12 V nécessitent un transformateur distinct du luminaire, dimensionné pour la charge totale des spots raccordés. Ce composant doit rester accessible après la pose et ne doit jamais être enfoui sous l’isolant : une dissipation thermique insuffisante réduit sa durée de vie et peut créer un risque. Dans une salle de bain, les volumes 1 et 2 imposent des spots TBTS 12 V avec une classe d’isolation IPX4 minimum, conformément à la norme NF C 15-100.

Pour encastrer ce type de spot, prévoyez l’emplacement du transformateur dès la planification, idéalement dans un volume accessible et correctement ventilé. Ne le placez pas trop près du spot afin de préserver la qualité du signal et la longévité de l’ensemble.

Produits recommandés

Spot Encastré RADÓN GU10 BLANC

21,24 €

Spot Encastré RADÓN 2XGU10

42,00 €

Spot Encastré RADÓN GU10 BLANC

21,24 €

Spot Encastré NEON 1xGU10 BLANC

12,96 €

Encastrer un spot et vérifier la sécurité

Une fois les raccordements électriques effectués, la pose de luminaire commence réellement. Il faut introduire le spot dans son ouverture, contrôler sa fixation mécanique et préserver la ventilation derrière le plafond. Ce tutoriel présente aussi les précautions à prendre selon le support et l’environnement d’installation.

Fixer le spot avec ses ressorts

Pour installer un spot encastrable extérieur sous une avancée de toit ou dans un soffite, la méthode reste proche de celle d’un spot intérieur. Le modèle doit toutefois afficher une certification IP65 au minimum, voire IP68 en cas d’exposition directe à l’eau. La résistance des matériaux compte également : l’inox ou l’aluminium traité conviennent mieux aux environnements humides et aux zones côtières, avec une finition anticorrosion adaptée.

• Spot à ampoule : raccordez la douille, remontez la douille et l’ampoule dans le plafond, puis posez la bague de finition ou le cerclage.
• Spot à LED intégrée : ouvrez le capot du boîtier, effectuez les raccords, refermez-le, puis introduisez le luminaire dans l’ouverture.
• Enfoncement : maintenez les ressorts repliés vers le haut, insérez le spot et enfoncez-le jusqu’à ce que la collerette affleure parfaitement le plafond.
• Vérification mécanique : contrôlez que le spot reste bien plaqué et ne tourne pas librement dans son logement après la pose.

Les ressorts assurent la fixation du luminaire dans le faux plafond. Ne les forcez pas sur un support incompatible et vérifiez leur déploiement après l’encastrement. En complément, certains modèles intègrent une bague de sécurité à clipser sur le câble d’alimentation : elle limite le risque de décrochage accidentel sous l’effet du poids ou des vibrations.

Respecter l’espace de ventilation

Le montage par ressort d’un spot encastrable est rapide, mais la contrainte thermique reste déterminante derrière le plafond. Laissez au minimum 10 cm entre le luminaire encastré et l’isolant : une ventilation insuffisante réduit la durée de vie des LED et peut provoquer un échauffement. Dans un faux plafond isolé, un plot de protection thermique ou un dissipateur adapté sécurise l’installation.

• Distance minimale à l’isolant : 10 cm pour assurer la dissipation thermique du spot.
• Transformateur TBTS : ne le recouvrez jamais d’isolant et préservez une ventilation correcte autour du composant.
• Spots halogènes : ils nécessitent un faux plafond offrant au moins 10 cm de hauteur libre pour la circulation de l’air.
• Dissipateur thermique : installez-le lorsque l’isolant est proche et ne peut pas être davantage écarté.

Selon l’usage prévu et le type de pièce, le choix entre un spot LED et un spot halogène modifie directement les besoins de ventilation. Les LED dégagent moins de chaleur et conviennent à des volumes réduits. Leur consommation d’électricité est aussi nettement inférieure, ce qui explique leur présence dans la plupart des nouvelles installations résidentielles.

Tester les luminaires après installation

Avant de rétablir le courant au tableau, vérifiez chaque point : raccordements, ressorts déployés, collerettes affleurantes et transformateurs accessibles. Rétablissez ensuite l’alimentation, puis actionnez l’interrupteur afin de vérifier que chaque spot s’allume correctement. En cas de scintillement, contrôlez la compatibilité du variateur avec les ampoules LED installées : un modèle inadapté provoque souvent un clignotement résiduel.

Lorsqu’un spot reste éteint, une connexion insuffisante dans sa borne est souvent en cause. Retirez-le, rouvrez la connexion et contrôlez le maintien du fil comme lors du raccordement. Boutica-Design met à disposition un service client français pour accompagner le choix des modèles, la compatibilité des variateurs et les accessoires nécessaires à une installation conforme, avec une livraison express sur son catalogue de luminaires encastrables.
