Ajouter un interrupteur sur une applique murale en sécurité

Pour ajouter un interrupteur sur une applique murale, il faut d'abord choisir le bon mode de commande, puis mettre l'installation hors tension avant de réaliser le branchement dans les règles. Les sections qui suivent présentent ces options, les vérifications à faire, le raccordement des fils et les obligations fixées par la norme NF C 15-100.

Quelle commande choisir pour une applique existante ?

Une applique peut s'allumer depuis son propre corps, par un cordon ou depuis le mur. Le bon choix dépend de ce que le mur contient déjà et de l'endroit d'où vous voulez commander la lumière. Chaque solution demande donc des travaux différents.

Modifier l'applique ou choisir un interrupteur intégré

Vous pouvez ajouter un petit interrupteur sur une applique existante si son corps offre une surface suffisante, à un endroit facile d'accès. Cette modification peut toutefois annuler la garantie du luminaire. Pour éviter cette intervention, Boutica-Design recommande plutôt des appliques murales avec interrupteur intégré. Elle distingue trois types d'interrupteur : le bouton, la tirette et la commande tactile, à choisir selon l'usage prévu et le style.

Par exemple, l'applique orientable SOFIA de Brilliant Lighting a son interrupteur sur le socle, et vous pouvez l'actionner depuis un lit ou un canapé. C'est un modèle de classe I qui demande une ampoule E14 de 40 W maximum, non fournie.

Choisir un cordon ou une commande murale

Une applique conçue avec un cordon et une fiche se branche sur une prise adaptée, sans créer d'arrivée électrique au mur. Ne coupez jamais la fiche pour raccorder le luminaire directement au mur sans avoir vérifié sa notice et sa classe.

C'est le cas de l'applique déportée Bolder de Trio Lighting, qui s'allume avec un interrupteur placé sur son cordon. Son bras orientable permet d'éclairer une table ou un bureau. Elle utilise une ampoule E27 de 40 W maximum, non fournie, et son indice IP20 la réserve à l'intérieur.

À l'inverse, une applique à bouton intégré dont l'alimentation est cachée demande une arrivée électrique dédiée. Si vous préférez ajouter un interrupteur mural à l'installation existante, tout dépend des conducteurs déjà présents et de la possibilité de faire passer un retour lampe, c'est-à-dire le fil qui ramène la phase coupée vers l'applique.

Commander depuis plusieurs endroits

Pour allumer la même applique près du lit et à l'entrée de la chambre, il faut un va-et-vient. Deux interrupteurs simples branchés en parallèle ne conviennent pas. À partir de trois points de commande, des permutateurs complètent le va-et-vient. Un télérupteur associé à des boutons-poussoirs est aussi recommandé, notamment dans un couloir ou un escalier.

Si vous ne voulez pas tirer de fils, une commande sans fil ou connectée peut suffire, à condition que les appareils soient compatibles. Il suffit alors de placer un module radiofréquence à chaque applique et de tous les piloter avec la même télécommande. Certains de ces modules ont une sortie relais de 10 A.

Comment sécuriser l'installation avant de brancher ?

Avant de toucher au moindre fil, vous devez mettre le circuit hors tension et le vérifier. Ensuite, il faut identifier chaque conducteur et vérifier ce que contient la boîte existante. Cette préparation évite les chocs électriques et les erreurs de raccordement.

Couper le courant au tableau

Éteindre l'interrupteur mural ne suffit pas : il ne coupe en général que la phase commutée, et d'autres fils restent sous tension. Procédez dans cet ordre :

• Identifier le circuit : repérez le disjoncteur du circuit d'éclairage concerné.
• Couper au tableau : abaissez ce disjoncteur ou le disjoncteur principal.
• Bloquer la remise sous tension : empêchez que quelqu'un réarme le circuit pendant les travaux.
• Vérifier l'absence de tension : contrôlez l'extrémité de chaque conducteur avant de travailler.

Côté technique, faites ce contrôle avec un vérificateur d'absence de tension (VAT), et testez l'appareil avant et après la mesure. Une ampoule éteinte ne prouve rien, et un tournevis testeur qui ne s'allume pas non plus : il sert seulement à repérer une phase.

Identifier les fils avant de les débrancher

Avant de défaire une connexion, photographiez et repérez les conducteurs pour distinguer la phase, le neutre, la terre et le retour lampe. Le fil bleu clair est réservé au neutre et le vert-jaune à la terre. La phase ou le retour lampe peuvent être rouges, noirs, marron, orange ou violets.

Sur une installation ancienne ou modifiée, la couleur ne suffit pas à connaître le rôle d'un fil. Un fil noir n'est pas forcément une phase, et les codes couleur utilisés avant les années 1970 pouvaient être différents.

Examiner l'existant et préparer le matériel

Un interrupteur proche ne garantit pas que vous pourrez partir de son boîtier. Celui-ci peut contenir une phase permanente, un retour lampe ou des navettes, mais pas de neutre. Vérifiez aussi que l'applique, l'interrupteur, le câble électrique et les bornes sont compatibles. Comme outils, prévoyez un tournevis isolé, un VAT, une pince à dénuder et, selon la fixation, une perceuse.

Si l'installation est ancienne ou bricolée et que vous ne pouvez pas identifier les conducteurs avec certitude, mesurez l'absence de tension et examinez le circuit avant toute modification. En cas de doute, faites appel à un électricien.

Produits recommandés

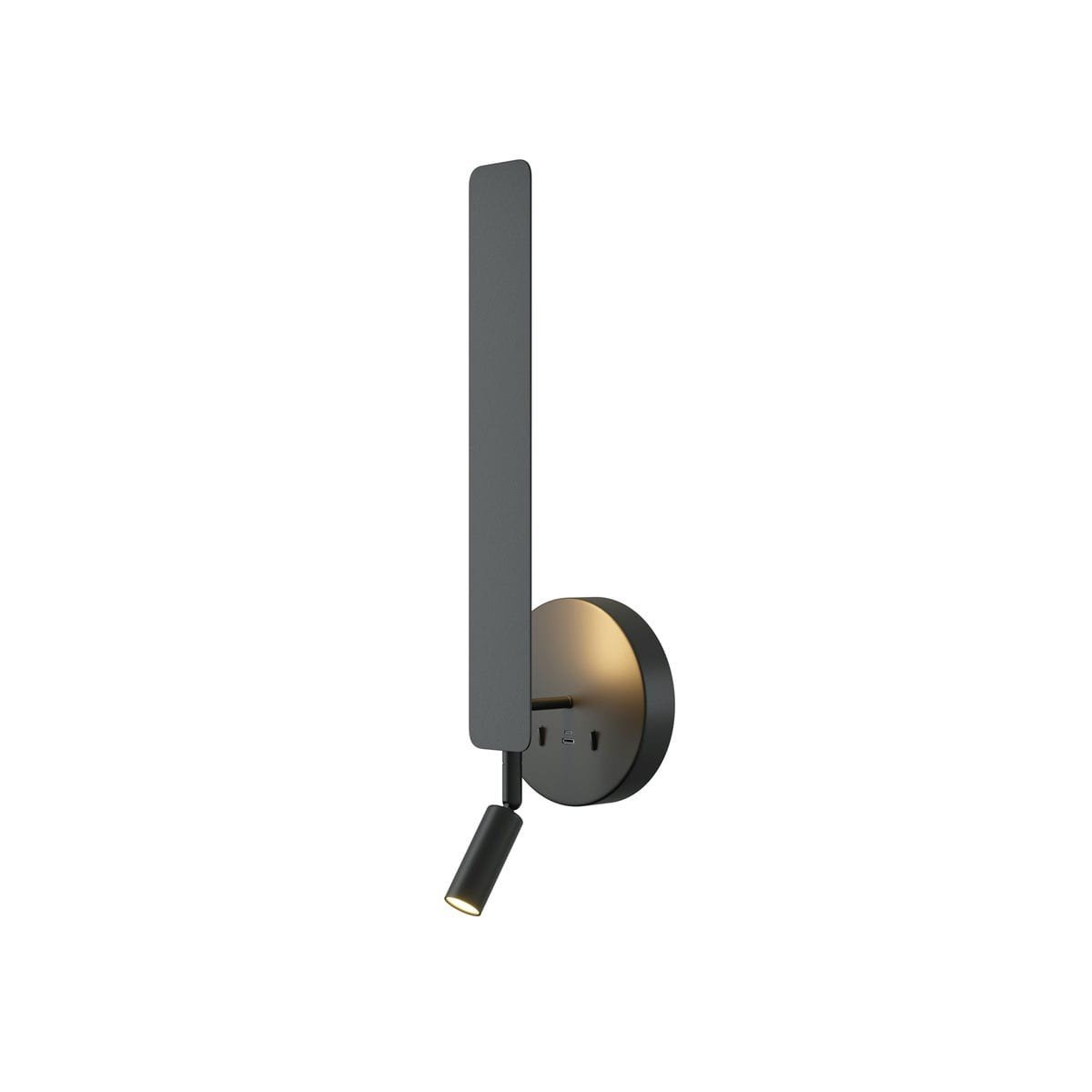

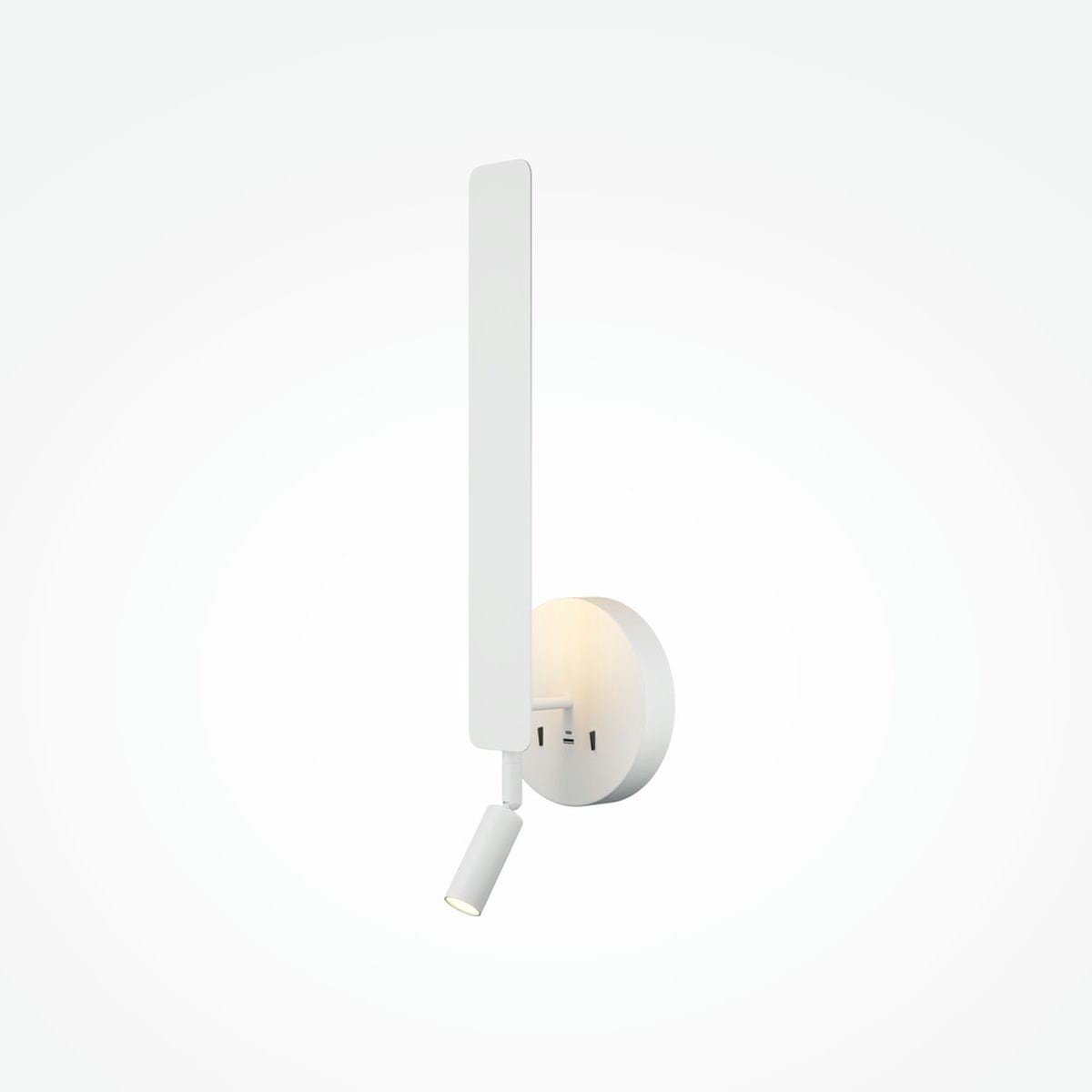

Applique Murale avec interrupteur Academy Chrome SMD LED 4W 3000K 350lm IP20

165,48 €

Applique Murale avec interrupteur et abat jour Berni Blanc 1x E27 20W

125,28 €

Applique Murale avec interrupteur Frame Nickel E27 15W

105,72 €

Applique Murale avec interrupteur Retro Noir et OR 1 x E14 20W

83,28 €

Quel branchement réaliser entre l'interrupteur et l'applique ?

Pour installer une applique murale commandée depuis le mur, l'interrupteur doit couper la phase, tandis que le neutre va directement au luminaire. Il faut aussi soigner chaque connexion et poser l'applique sur un support adapté.

Raccorder la phase, le retour et le neutre

Le schéma de l'interrupteur simple indique comment brancher les fils d'une applique. Chaque conducteur a sa place :

• Phase permanente : elle arrive sur la borne commune L de l'interrupteur.
• Retour lampe : il part de la borne de sortie de l'interrupteur et rejoint la borne L de l'applique.
• Neutre : il va directement à la borne N de l'applique, sans passer par l'interrupteur.
• Terre : le vert-jaune se raccorde à la borne de terre et ne sert jamais de retour commandé.

Si vous ajoutez un bouton ou une tirette sur le corps de l'applique, le dispositif doit être adapté au luminaire, placé à un endroit accessible et monté sur la phase, en suivant la notice du fabricant.

Réaliser des connexions fiables et fixer l'applique

Chaque conducteur se raccorde dans une borne adaptée à sa nature et à sa section. Les bornes à levier courantes de la série 221 acceptent les fils rigides, semi-rigides ou souples jusqu'à 4 mm², selon le modèle. Il faut dénuder uniquement la longueur indiquée et serrer correctement : un raccord lâche chauffe et abîme l'isolant.

Les raccordements restent dans un volume de connexion accessible, sans cuivre à nu et sans fils cachés dans l'enduit. Pour fixer l'applique, utilisez des vis et des chevilles adaptées au mur : la tenue mécanique est indépendante du raccordement électrique.

Utiliser le DCL et contrôler la pose

Sur un point d'éclairage encastré avec une boîte de connexion, le DCL (dispositif de connexion pour luminaire) permet de raccorder l'applique par une fiche, mais il ne fait pas office d'interrupteur. La boîte DCL doit convenir au support, plaque de plâtre ou maçonnerie, et se pose avec une scie-cloche de 54 mm. Des dérogations existent quand aucune boîte ne peut être encastrée.

Avant de remettre le courant, vérifiez qu'aucun cuivre ne dépasse, qu'aucun fil n'est écrasé et que la boîte est bien fermée. Une fois la tension rétablie, testez l'interrupteur et la stabilité de l'applique. Si le disjoncteur saute, coupez de nouveau et cherchez le défaut au lieu de réarmer sans fin.

Quelles règles respecter selon le luminaire et le logement ?

La classe de l'applique détermine si elle doit être reliée à la terre. De son côté, la norme NF C 15-100 fixe les limites du circuit d'éclairage et encadre toute modification du logement.

Vérifier la terre et la salle de bain

Lisez l'étiquette de l'applique avant de décider quoi faire des conducteurs du mur. La réponse varie selon la classe du luminaire et la pièce :

• Classe I : le vert-jaune se raccorde à la borne de protection. Une applique qui éclaire sans terre expose quand même à un risque de contact indirect.
• Classe II : repérable au symbole du double carré, elle se raccorde sans terre.
• Circuit mural : la terre doit rester continue et disponible, même derrière une applique de classe II, pour un futur luminaire de classe I.
• Salle de bain : l'emplacement de l'applique et du DCL dépend des volumes et de l'indice de protection exigé.

Dans une salle de bain, ces volumes sont définis par la NF C 15-100. En cas de doute, il est recommandé de confier le travail à un électricien.

Respecter les limites du circuit d'éclairage

Selon la NF C 15-100, un circuit d'éclairage utilise des conducteurs d'au moins 1,5 mm² et un disjoncteur de 16 A maximum. Il alimente au plus 8 points lumineux, appliques comprises.

Une nouvelle applique se raccorde donc normalement à un circuit d'éclairage existant, bien protégé et qui n'a pas atteint sa limite. Ne prenez pas la phase et le neutre sur une prise voisine : une boîte de dérivation accessible offre souvent un point de départ plus clair.

Dans certains immeubles anciens sans prise de terre, une mise en sécurité peut prévoir des mesures compensatoires, notamment une protection différentielle de 30 mA maximum et des liaisons équipotentielles. Il faut quand même vérifier si une applique de classe I peut être raccordée.

Connaître les règles de modification du logement

La nouvelle NF C 15-100, publiée en août 2024 et en vigueur depuis septembre 2025, s'applique aussi aux modifications. Depuis le 1er janvier 2025, l'article D.342-19 du Code de l'énergie impose une attestation Consuel pour une installation neuve ou entièrement rénovée après coupure par le distributeur. En principe, une simple modification n'est pas concernée. Un locataire doit obtenir l'accord écrit du bailleur pour modifier le circuit. En revanche, le décret n° 87-712 du 26 août 1987 range le remplacement d'un interrupteur parmi les réparations locatives.
