Ajouter un variateur à mon luminaire : compatibilité et pose
Pour ajouter un variateur à votre luminaire, trois contrôles précèdent l'achat : la source lumineuse, l'électronique du luminaire et la charge admise par la commande. Vous trouverez ensuite le choix entre commande sur cordon et commande murale, les deux poses expliquées pas à pas et les réglages à faire si la LED varie mal.
Mon luminaire et mes LED sont-ils compatibles avec un variateur ?
Pour qu'une lampe varie, trois conditions doivent être réunies : une source prévue pour la variation, une électronique qui l'accepte et un variateur compatible avec la charge raccordée. Suivant le luminaire, la vérification porte sur l'ampoule ou sur l'alimentation intégrée.
Vérifier les ampoules remplaçables
Une ampoule marquée « LED » ne varie pas forcément. Recherchez sur le culot ou l'emballage la mention « dimmable », « à intensité variable » ou le pictogramme de variation : sans cette indication, une LED ne réagit pas correctement à un variateur classique. Les ampoules LED demandent donc de vérifier chaque référence.

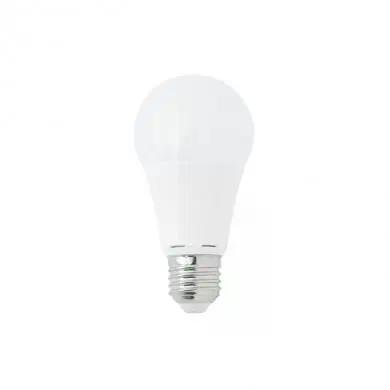

Boutica-Design propose plusieurs ampoules indiquées comme dimmables : une E27 de 10 W en 2 700 K, une GU10 de 8 W en 4 000 K avec un faisceau de 38°, une LED de 3,5 W en 2 700 K et une E27 de 5 W. Dans la gamme d'ampoules LED dimmables, choisissez ensuite un culot adapté à la douille et une puissance inférieure au maximum du luminaire. Sur un luminaire à plusieurs feux, évitez de mélanger des ampoules dimmables et non dimmables.
Repérer ce qui permet la variation dans le luminaire
Le type d'ampoule détermine où chercher la compatibilité. La suspension NET 328119 d'Ideal Lux est indiquée comme dimmable et reçoit une douille E27 limitée à 42 W. Son ampoule n'étant pas incluse, il vous faut ajouter une ampoule dimmable. À l'inverse, avec des LED intégrées, tout repose sur le driver, c'est-à-dire l'électronique qui alimente les LED.
C'est le cas de la suspension LED Pertino de Nova Luce : sa LED intégrée de 38 W n'est pas remplaçable, et c'est son alimentation qui la rend dimmable. Même principe pour les spots. Sur un GU10 remplaçable, on vérifie l'ampoule, alors que sur un module LED encastré, on vérifie l'alimentation. Tout transformateur ou driver séparé doit aussi accepter le mode de variation choisi.
Comparer la charge aux caractéristiques du variateur
Côté technique, un variateur ne fonctionne correctement qu'entre une puissance LED minimale et une puissance LED maximale, précisées dans sa notice. Le calcul et les pièges se résument ainsi :
- Additionner les puissances : faites la somme des puissances nominales de toutes les sources commandées par le même appareil.
- Respecter le minimum : une LED de 4 W seule peut ne pas suffire à un modèle qui exige au moins 10 W de charge LED.
- Tenir compte du courant d'appel : au démarrage, une alimentation LED appelle un courant bien plus élevé que son courant permanent, si bien que diviser la puissance maximale par celle d'une ampoule ne donne pas toujours le nombre admissible.
- Contrôler le mode de coupure : la coupure en début d'alternance et la coupure en fin d'alternance correspondent à des charges différentes.
Sur ce dernier point, la mention dimmable ne garantit pas qu'une LED fonctionne avec tous les variateurs. Les fabricants de l'ampoule et de la commande publient leurs compatibilités, et c'est de leur recoupement que dépend le bon choix.
Quel variateur choisir pour mon luminaire ?
Les types de variateurs se distinguent d'abord par leur emplacement : sur le cordon d'une lampe mobile ou à la place d'un interrupteur fixe. Les rubans LED basse tension relèvent d'un montage à part.
Une commande sur cordon pour une lampe sur prise
Un variateur sur cordon se place dans le câble d'alimentation d'une lampe à poser ou d'un lampadaire, entre la fiche et le luminaire, sans toucher à l'installation fixe. Ses conditions d'usage :
- Technologie acceptée : le modèle doit être prévu pour les LED dimmables si la lampe en contient.
- Plage de puissance : la charge de la lampe doit se situer entre le minimum et le maximum annoncés.
- Modèles pour halogène : ils ne conviennent pas automatiquement aux LED.
- Ampoules intelligentes : elles utilisent souvent leur propre mode de commande, à vérifier dans leur système.
Ce variateur de lumière convient à une lampe sur prise dont vous souhaitez régler l'intensité sans intervenir au mur.
Une commande murale adaptée au circuit existant
Le variateur mural prend la place d'une commande existante. Son choix dépend du type d'interrupteur en place, des conducteurs présents dans la boîte et de la charge lumineuse à piloter.
La différence se joue sur le nombre de points de commande. Un va-et-vient ne pilote un variateur que si le modèle le prévoit. Selon l'appareil, la seconde commande est un bouton-poussoir, une commande auxiliaire ou une commande sans fil.
Lorsque plusieurs boutons-poussoirs commandent déjà la lumière, un télévariateur peut remplacer le télérupteur au tableau. Vous pouvez alors faire varier l'intensité depuis chacun de ces boutons.
Une solution spécifique pour les LED basse tension
Un variateur mural agit sur le secteur 230 V et ne peut pas alimenter directement un ruban LED de 12 V ou 24 V. Faire varier l'intensité lumineuse d'une LED de ce type nécessite une alimentation adaptée. La variation se place alors avant cette alimentation, si celle-ci accepte une entrée variable, ou après elle avec un variateur dédié au ruban, souvent à modulation de largeur d'impulsion.
Les commandes 0–10 V, 1–10 V et DALI fonctionnent autrement : elles supposent des entrées ou des drivers compatibles. Elles ne se câblent pas comme un variateur à coupure de phase et concernent un éclairage LED équipé en conséquence.
Comment installer un variateur mural en sécurité ?
Installer un variateur à la place d'un interrupteur demande un circuit coupé, des fils identifiés et le schéma du fabricant. Si l'un de ces éléments manque, la pose s'arrête.
Identifier la commande et mettre le circuit hors tension
Le bon réflexe ici : préparer l'intervention, étape par étape, avant de toucher au mécanisme.
- Identifier la commande : interrupteur simple, va-et-vient, poussoir ou autre configuration.
- Mesurer la boîte : sa profondeur doit permettre de loger le variateur et ses fils sans les écraser.
- Couper au tableau : abaissez le disjoncteur du circuit, car la position arrêt de l'interrupteur ne suffit pas.
- Consigner : bloquez ce disjoncteur pour empêcher toute remise sous tension pendant l'intervention.
Avant de toucher aux conducteurs, vérifiez l'absence de tension. Qu'une lampe ne s'allume plus ne suffit pas comme preuve.
Repérer les fils et suivre le schéma
Un variateur « 2 fils sans neutre » reçoit généralement la phase et commande le retour lampe, même si le neutre existe ailleurs sur le circuit. Un modèle « 3 fils avec neutre » exige en plus le neutre dans la boîte. Si ce fil manque à cet endroit, il peut falloir en amener un, selon la notice.
Dans le codage actuel, le fil bleu clair est réservé au neutre et le vert/jaune à la terre. Dans une installation électrique ancienne, la couleur ne suffit pas à identifier un conducteur. Le conducteur de protection ne sert jamais de fil de commande.
Raccorder, refermer et contrôler
Repérez chaque fil avant de le débrancher, puis raccordez la phase, le retour lampe et, si le modèle l'exige, le neutre aux bornes indiquées par la notice. Un schéma de va-et-vient classique ne s'applique pas à n'importe quel variateur.
Fixez ensuite le mécanisme dans la boîte sans pincer les conducteurs, et refermez l'appareillage avant de rétablir le courant. Le contrôle porte alors sur l'allumage, la pleine luminosité, la faible luminosité, l'extinction et le rallumage.
Si les conducteurs restent incertains ou si le schéma ne correspond pas au câblage, confiez la pose à un électricien. Selon l'AFNOR, la série NF C 15-100 révisée en août 2024 est la référence pour les installations neuves, extensions et modifications depuis septembre 2025.
Comment poser un variateur sur le cordon d’une lampe ?
La pose sur cordon laisse le circuit mural intact. Elle comporte trois temps : préparer la lampe, intercaler l'appareil, puis contrôler avant l'essai.
Débrancher la lampe et examiner son cordon
En pratique, la préparation commence par quelques relevés sur la lampe :
- Débrancher la fiche : la position arrêt de la lampe ne sécurise pas l'ouverture du cordon.
- Compter les ampoules : notez leur nombre pour établir la charge totale.
- Relever les puissances : leur somme doit entrer dans la plage du variateur choisi.
- Repérer un driver externe : cette alimentation peut conditionner la variation.
Avec ces relevés, le choix du variateur de lumière se fait sur des valeurs précises plutôt que sur la seule apparence de la lampe.
Intercaler le mécanisme selon sa notice
Placez le variateur à l'emplacement prévu sur le câble, en vérifiant qu'il accepte ce type de cordon. Chaque conducteur rejoint le bornier d'entrée ou de sortie indiqué par le fabricant, et le fil commandé est celui que désigne la notice, jamais un choix fait à l'œil.
Vérifier le maintien du câble puis essayer la variation
Refermez l'enveloppe du variateur en préservant l'isolation, avec un câble bloqué mécaniquement contre l'arrachement.
Avant de rebrancher, contrôlez le serrage des bornes, l'absence de cuivre visible ou de conducteur pincé et la tenue du cordon. Si une anomalie subsiste, laissez la lampe débranchée.
Une fois la lampe rebranchée, testez dans l'ordre l'allumage, la montée en intensité, la diminution, l'extinction et le redémarrage.
Que faire si la LED varie mal après la pose ?
Un défaut de variation vient rarement du seul câblage. Ce sont souvent l'accord entre la LED et la commande, puis les réglages, qui sont en cause.
Reconnaître les signes d’incompatibilité
Plusieurs symptômes peuvent signaler un problème de compatibilité entre une LED et son variateur :
- Instabilité : clignotement, bourdonnement ou allumage irrégulier.
- Extinction incomplète : une lueur persiste en position basse.
- Plage réduite : l'intensité lumineuse ne varie que sur une partie de la course.
Une LED stable à pleine puissance mais qui scintille à faible niveau indique souvent un désaccord entre son driver et le variateur. De même, des LED différentes sur une même commande peuvent réagir chacune à leur façon, même avec une charge conforme.
Contrôler les réglages et les sources raccordées
Selon l'usage prévu, les contrôles suivent un ordre précis. Commencez par vérifier que la source est bien dimmable et qu'elle figure parmi les compatibilités annoncées pour ce variateur.
Viennent ensuite les points liés à l'installation :
- Plage de charge : le total raccordé reste entre le minimum et le maximum admis.
- Mode de coupure de phase : il correspond à celui accepté par la LED.
- Autres sources : chaque ampoule branchée sur la même commande est contrôlée.
Certains modèles permettent de régler des butées minimale et maximale. Relever le seuil minimal, selon la notice, peut éviter qu'une LED scintille ou s'éteigne trop tôt.
Examiner le compensateur ou arrêter l’utilisation
Sur certains variateurs sans neutre, un compensateur actif améliore le fonctionnement avec des charges dimmables, sans rendre variable une ampoule qui ne l'est pas. Il se raccorde au niveau du point lumineux, entre le neutre et le retour lampe, comme le prévoit sa notice.
Si le variateur chauffe ou si une protection déclenche, cessez de l'utiliser et faites vérifier la charge et le câblage. Augmenter le calibre de la protection ne ferait que masquer le défaut.
Foire aux questions
Une LED non dimmable n'est pas faite pour varier avec un variateur classique : il faut une LED dimmable et un variateur compatible LED. Certains appareils peuvent seulement l'allumer et l'éteindre en mode marche/arrêt, sans en changer l'intensité.
C'est possible seulement si sa notice prévoit une charge LED. Conçu pour l'incandescence ou l'halogène, il peut exiger une charge minimale trop élevée pour des LED de faible puissance, avec des risques de bourdonnement ou de clignotement. Une limite annoncée pour l'halogène ne vaut pas pour les LED.
En principe non : remplacer un interrupteur par un variateur dans une installation existante n'impose pas de contrôle général. Selon l'article D342-19 du Code de l'énergie, en vigueur depuis le 1er janvier 2025, l'attestation est notamment requise pour une installation nouvelle ou une rénovation totale mise hors tension par le distributeur. Pour une rénovation partielle, c'est le maître d'ouvrage qui peut la demander.
